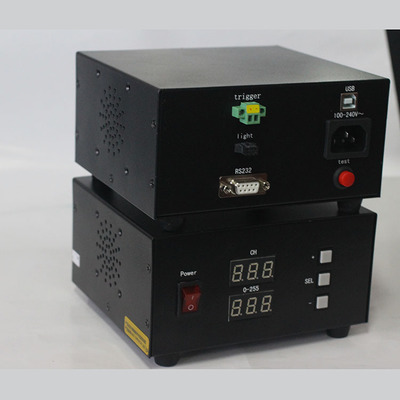

数字光源控制器设计原理

简单地说，数字光源控制器的主要功能是接收PC主机发来的预先定义好的各种命令和设置参数，经过主控制器处理，然后通过驱动电路控制LED光源按照设定实现数字PWM调光。

   数字光源控制器按照体系架构可以划分为软件部分和硬件部分，其中软件部分又可以分为Pc端用户界面应用程序，USB驱动程序，控制器硬件固件。硬件部分可以分为主控模块和LED驱动模块。主控模块主要负责完成与Pc机的通信，命令响应，以及事物管理，它是整个控制器的核心部分。LED驱动模块主要为LED光源提供合适的驱动方式。LED光源常用的驱动方式有电感式驱动和电荷泵式驱动，其中电感式驱动电路适合驱动若干个相串联的LED。LED亮度控制方法可分为模拟调光和数字PWM调光两种。模拟调光通过改变LED电流来调整亮度。其缺点在于LED会随着正向电流改变而产生色偏现象，无法满足精度的要求。PWM调光通过开启和关闭LED来改变正向电流导通时间以达到亮度调整效果。由于LED都是以恒定的电流导通，因此不会出现模拟调光技术的色偏移问题。故本设计采用电感式驱动、PWM恒流调光。
